Relaismodule 16-kanaals 5V
Velleman
Relaismodule 16-kanaals 5V
Laatst bijgewerkt juni 2026

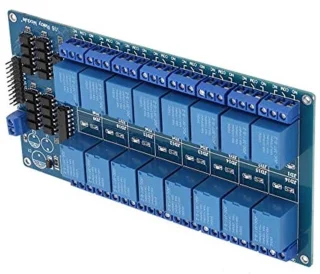

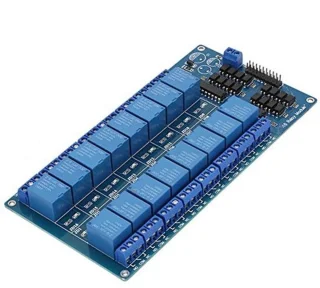

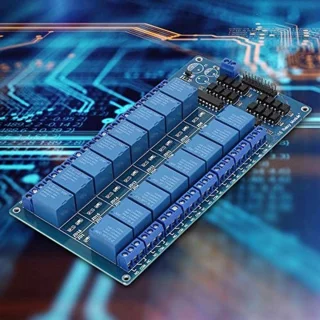

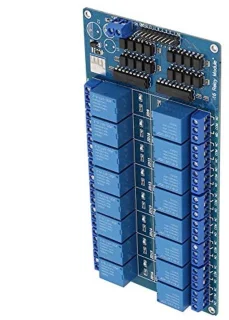

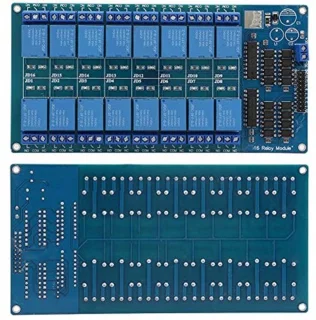

16-kanaals relaismodule – robuuste en eenvoudige schakeling voor projecten en automatisering
Deze 16-kanaals relaismodule is ontwikkeld voor wie snelle, betrouwbare en flexibele schakeloplossingen nodig heeft. Dankzij de gebruiksvriendelijke klemmenblok-aansluiting en vier montagegaten is de module direct klaar voor installatie in schakelkasten, prototypes of doe-het-zelf projecten. Of u nu een microcontroller ontwikkelingsbord aansluit, huishoudelijke apparatuur wilt besturen of een PLC wilt uitbreiden: deze module biedt de veelzijdigheid en betrouwbaarheid die u zoekt.
Belangrijkste voordelen
- Eenvoudige montage en aansluiting: klemmenblok voor directe bedrading en vier montagegaten voor een veilige bevestiging.
- Flexibele schakelopties: schakel 1 tot 16 kanalen afzonderlijk aan/uit, ideaal voor complexe besturingen.
- Krachtige uitgangen: elk relais kan rechtstreeks schakelen op AC 220V of DC 30V met een contactcapaciteit tot 10A (max. 10A bij 250V AC).
- Volledige isolatie en storingonderdrukking: industriestandaard optocouplers isoleren besturing en belasting, voor stabiele werking in ruisrijke omgevingen.
- Laag stroomverbruik en gevoelig sturen: triggerstroom slechts 3 mA en laag triggerniveau (0–2V), geschikt voor microcontrollers en lage-voltage signalen.
- Visuele statusinformatie: elke relaisklem heeft een LED-actuatorindicator, zodat u direct ziet welke kanalen actief zijn.
- Ingebouwde voeding: geïntegreerde voedingsmodule vereenvoudigt de installatie en vermindert kabelwerk.
- Universele aansluitmogelijkheden: elk relais heeft normaal gesloten (NC) en normaal open (NO) contacten plus gemeenschappelijke aansluiting (COM).
Technische eigenschappen
- Aantal kanalen: 16
- Afmetingen printplaat: 180 x 90 x 20 mm
- Relaiscontact capaciteit: 10 A (max. 250 V AC)
- Geschikte belastingen: AC 220 V / DC 30 V (max. 10 A)
- Input trigger: actief laag (active low), triggerniveau 0–2 V
- Max. stuurspanning: <= 5 V
- Triggerstroom: ca. 3 mA
- Isolatie: geïsoleerde optocouplers per kanaal voor ruisonderdrukking en veilige scheiding tussen sturing en last
- Aansluiting: schroefklemmen per relais voor eenvoudige bedrading
- Montage: 4 montageschroefgaten voor snelle bevestiging
Toepassingen
- Ontwikkelbord uitbreidingen voor Arduino, Raspberry Pi en andere microcontrollers
- Automatisering van huishoudelijke apparaten en lichtsturing
- Uitbreidingsmodule voor PLC's en industriële besturingen
- Proefsituaties en prototypes waar meerdere onafhankelijke schakelingen vereist zijn
Waarom kiezen voor deze relaismodule?
Deze module combineert grote schakelkracht met lage stuurstroom en veilige isolatie, waardoor hij uitermate geschikt is voor zowel hobbyisten als professionele installateurs. De eenvoudige klemmenblok-aansluitingen en ingebouwde voeding maken installatie snel en overzichtelijk, terwijl de optocouplerbescherming garant staat voor stabiele prestaties in veeleisende omgevingen. Met 16 onafhankelijk aanstuurbare kanalen heeft u maximale controle zonder onnodige complexiteit.
Specificaties (overzicht)
- EAN: 9969804714722
- Merk: Merkloos
- Fabrikant: Relentless Gear
- MPN: 16-kanaals 5 V relaismodule
- Fabrieksgarantie: 1 jaar
- Voedingstype (productinformatie): Accu
- Kleur: 12
- Productlengte (verpakking): 21 cm
- Productbreedte (verpakking): 12 cm
- Producthoogte (verpakking): 21 cm
- Taal handleiding: Engels
Beste prijs vandaag
-
Bol.com
Beste prijs€30,04
Bekijk
Productspecificaties
6 groepen- Type detectieapparaat
- Hand metaaldetector
- Merk
- Merkloos
- Voedingstype
- Accu
- EAN
- 9969804714722
- Kleur
- 12
- Product lengte
- 21 cm
- Product breedte
- 12 cm
- Product hoogte
- 21 cm
- Taal handleiding
- Engels
- Fabrikant Naam
- Relentless Gear
- Fabrieksgarantie termijn
- 1 jaar
- MPN (Manufacturer Part Number)
- 16-kanaals 5 V relaismodule
- Verkrijgt of genereert dan wel verzamelt data
- Nee
- EAN
- 9969804714722
Veelgestelde vragen
7 vragen
De I/O-poort werkt op actieve laag, dus een laag signaal (0–2V) schakelt een relais in; stuur de digitale uitgang van je microcontroller naar het gewenste relaisingangskanaal. Omdat de triggerstroom laag is (ongeveer 3 mA) kun je de kanalen direct aansturen, maar zorg ervoor dat je de modulevoeding en de microcontroller- ground correct verbindt tenzij je echt gebruikmaakt van gescheiden isolatie. Let erop dat de stuursignaalspanning niet hoger mag zijn dan 5V en controleer de LED-actuators om te zien welk relais actief is.
De module heeft een geïntegreerde voedingsmodule en vereist in normale toepassingen geen externe voeding, wat installatie vereenvoudigt. Als je echter veel relais gelijktijdig schakelt of inductieve lasten gebruikt, is het verstandig om een stabiele 5V voeding met voldoende stroomcapaciteit te gebruiken om spanningsval en vervelende fouten te voorkomen. Raadpleeg de specificaties van je toepassing en overweeg extra decoupling of een aparte voeding bij zware belasting.
Elke relaisuitgang is geschikt voor maximaal 10 A bij AC 220V of DC 30V, en de relaiscontactcapaciteit wordt opgegeven als 10 A bij 250V. Houd er rekening mee dat bij inductieve belastingen (motoren, transformatoren) de schakeltolerantie lager is; gebruik dan snubbers, RC-dempers of een zwaarder relais en plaats zekeringen om overbelasting te voorkomen. Overschrijd nooit de opgegeven waarden om vonkvorming en schade aan de contacten te voorkomen.
De module bevat industriestandaard geïsoleerde optocouplers die storingen effectief onderdrukken en isolatie tussen stuursignalen en rellaisschakeling mogelijk maken. Of je echte galvanische scheiding hebt hangt af van hoe je de module bedraad; voor volledige isolatie moet je de voedingslijnen van de besturing en de module gescheiden houden en de grounds niet verbinden. Lees altijd de bedradingstekeningen van de module en test je configuratie voordat je aan het mains-net werkt.
Ja, binnen de opgegeven limieten (10 A bij 220V) is de module geschikt om huishoudelijke apparaten te schakelen, maar veiligheidsmaatregelen zijn essentieel: gebruik een beveiligde behuizing, monteer goed geïsoleerde klemmen, plaats stroombegrenzing/zekeringen en zorg voor correcte aardverbindingen. Bij aansluiting aan het net en bij het werken met hoge spanningen wordt aanbevolen een gekwalificeerde elektricien te raadplegen en extra bescherming (zoals overbelastingsbeveiliging en RCD) toe te passen.
De printplaat heeft vier montageschroefgaten voor eenvoudige bevestiging en de afmetingen zijn ongeveer 180 mm lengte, 90 mm breedte en 20 mm hoogte. Gebruik passende schroeven en isolerende afstandhouders om kortsluiting met metalen oppervlakken te voorkomen en zorg voor voldoende ventilatieruimte rond de module. Monteer de module op een stabiele ondergrond en vermijd blootstelling aan vocht en corrosieve omgevingen.
Elke relaisklem heeft zowel een normaal gesloten (NC) als een normaal open (NO) contact; NC is gesloten wanneer het relais niet geactiveerd is en opent bij activering, NO is open in rust en sluit bij activering. Gebruik NO wanneer je een apparaat alleen wilt inschakelen bij activering van het relais (bijv. lamp aan), en NC wanneer je een circuit wilt behouden gesloten in veilige rusttoestand en wilt onderbreken bij activering. Controleer de LED-actuator om de actuele toestand van het relais visueel te verifiëren tijdens installatie en testen.
